Name: XL-21 动力配电柜
Brand: Chenyuan Electric

XL-21 动力配电柜产品实物图 — 图片用于展示宸源电气同类成套设备结构和项目交付场景。

Product Overview

产品概述

XL-21 动力配电柜常用于车间、泵房、风机房和设备配套场景，为电机、水泵、风机及一般动力负载提供配电、保护和控制功能。

柜体结构灵活，可配置断路器、接触器、热继电器、浪涌保护器、仪表、指示灯、按钮和端子排，实现手动/自动控制、就地/远程启停、故障反馈等功能。箱体尺寸和门板开孔可按现场安装条件定制。

报价时需提供负载清单、电机功率、启动方式、控制逻辑、柜体尺寸、安装环境和进出线方向。若涉及联锁、PLC、消防或远程信号，也应同步提供控制原理图。

动力柜电机负载车间配电

上传图纸获取报价

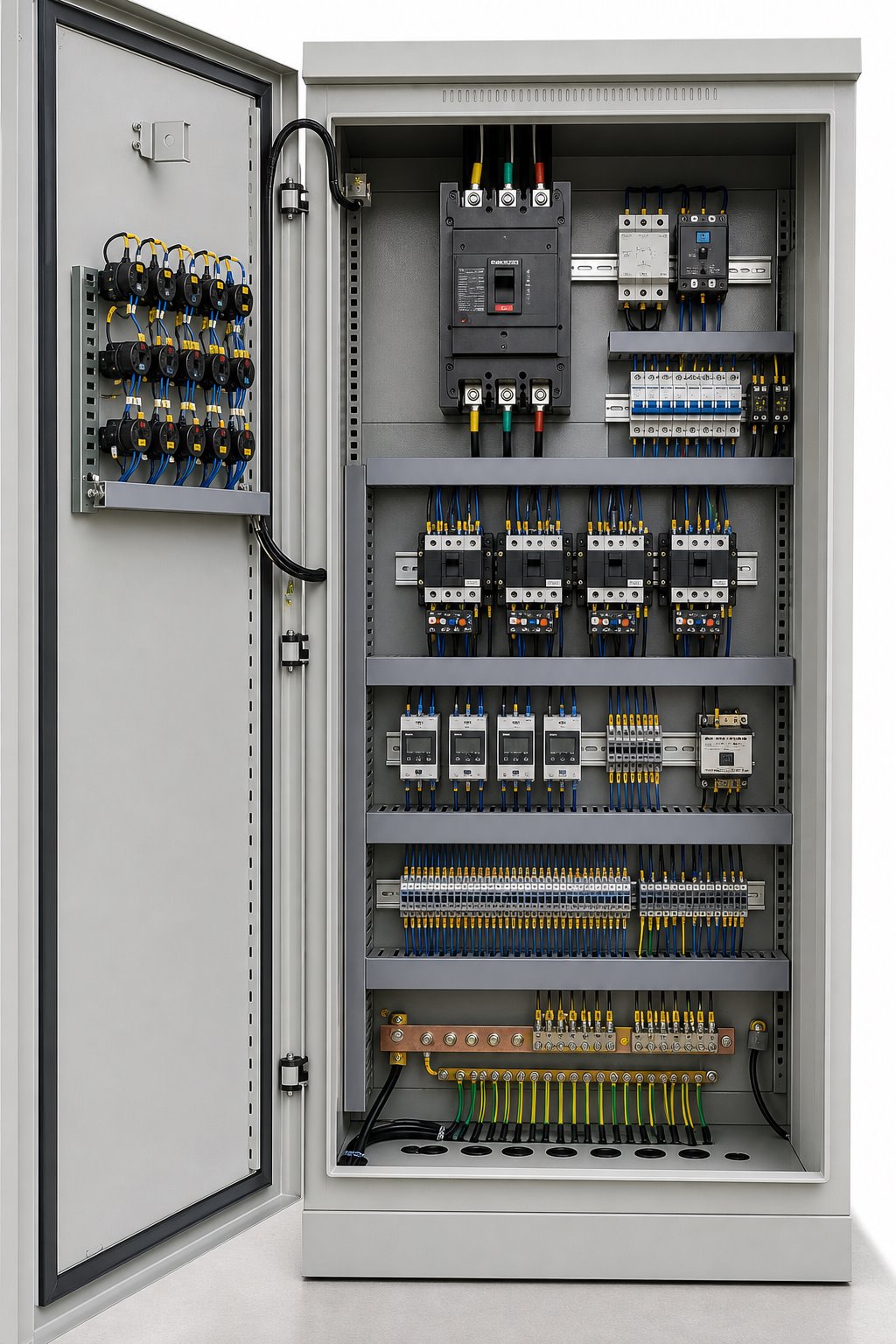

XL-21 动力配电柜内部结构实物风格图 — XL-21 动力柜内部结构示意，展示断路器、接触器、热继电器、端子排和控制走线。

Internal Structure

内部结构实物图

以下图片为根据该产品典型结构生成的内部结构实物风格图，用于说明柜内功能分区、主要元件、母排和二次走线方式。实际项目会根据图纸、容量、元件品牌和现场条件深化。

结构要点 1

适合电机、水泵、风机等动力负载控制

结构要点 2

保护、控制、计量和指示元件可按图纸组合

结构要点 3

端子排和线槽布置清晰，方便现场接线

Product Details

产品详情

围绕柜体结构、功能单元、元件配置和项目交付方式展开，便于工程客户快速判断适配性。

产品常用于动力负载集中配电和设备配套控制，可配置手动/自动控制、就地/远程启停、故障指示和电流电压监测。柜体尺寸、门板开孔、进出线方式可按现场条件定制。

Structure Features

结构特点

以下内容可根据项目标准、元件品牌、柜体尺寸和现场环境进一步深化。

特点 1

落地式结构，适合设备间和车间

特点 2

可配置控制、保护、计量和指示回路

特点 3

支持非标尺寸、门板和元件布局

特点 4

适合中小容量动力负载

Technical Notes

关键参数

以下为常见配置方向，最终参数需结合项目图纸、当地标准和元件品牌确认。

参数 1

额定电压：AC 380V / 400V

参数 2

柜体安装：落地式

参数 3

控制方式：手动/自动可选

参数 4

防护等级：按室内或半户外环境配置

Application

适用场景

宸源电气可根据安装环境、进出线方式、运行维护要求和海外交付条件进行深化配置。

生产车间

可根据项目容量、安装方式和现场环境进一步细化柜体结构与元件方案。

泵房风机

可根据项目容量、安装方式和现场环境进一步细化柜体结构与元件方案。

小型配电室

可根据项目容量、安装方式和现场环境进一步细化柜体结构与元件方案。

设备配套电控

可根据项目容量、安装方式和现场环境进一步细化柜体结构与元件方案。

Ordering Information

图纸报价资料

本类成套设备需要按图纸和项目参数核价，提交以下资料后可更快完成选型、柜体排列和报价清单。

资料 1

负载名称、功率和启动方式

资料 2

控制逻辑、联锁关系和信号反馈

资料 3

柜体尺寸、安装位置和进出线方向

资料 4

防护等级、箱体材质和表面颜色

Quote By Drawing

按图纸核价，更准确

请发送一次系统图、二次原理图、柜体排列图、负载清单或现有柜体照片。我们会根据图纸确认柜型、元件品牌、铜排规格、防护等级和交付周期。
